Skema :
Router
|
|
Head Office Router
|
|
Se2/0
|
10.0.0.1/8
|
Fa0/0
|
192.168.10.1/24
|
Branch Office Router
|
|
Se2/0
|
10.0.0.2/8
|
Fa0/0
|
192.168.20.1/24
|
PC
|
|
PC 0
|
192.168.10.5/24
|
PC1
|
192.168.10.6/24
|
PC2
|
192.168.20.5/24
|
PC3
|
192.168.20.6/24
|
Frame Relay
|
|
Head Office (se2/0)
|
DLCI 50, Name HeadOffice, LMI : ANSI
|
Branch Office (se2/0)
|
DLCI 60, Name BranchOffice, LMI: ANSI
|
RIP (v2)
|
|
Head Office Router
|
10.0.0.0, 192.168.10.0, 192.168.20.0
|
Branch Office Router
|
10.0.0.0, 192.168.10.0, 192.168.20.0
|
1. Konfigurasi IP address PC
Pertama kita konfigurasi semua ip address dari setiap interface router dan PC, untuk PC masukan ip address sesuai dengan tabel skema ip address diatas.
Setting ip address masing masing PC, klik pada icon PC, IP Configuration dan masukan ip address nya.
PC1
2. Konfigurasi IP Address Router dan Frame Relay
PC1
IP Address : 192.168.10.2 Subnet mask : 255.255.255.0 Gateway : 192.168.10.1PC2
IP Address : 192.168.10.3 Subnet mask : 255.255.255.0 Gateway : 192.168.10.1PC3
IP Address : 192.168.20.2 Subnet mask : 255.255.255.0 Gateway : 192.168.20.1PC4
IP Address : 192.168.20.3 Subnet mask : 255.255.255.0 Gateway : 192.168.20.1
2. Konfigurasi IP Address Router dan Frame Relay
Untuk konfigurasi ip address dari router dan konfigurasi frame relay nya, klik icon router dan masukan perintah berikut pda mode CLI router :
Head Office
Router>enable Router#configure terminal Router(config)#hostname HeadOffice HeadOffice(config)#interface se2/0 HeadOffice(config-if)#ip address 10.0.0.1 255.0.0.0 HeadOffice(config-if)#encapsulation frame-relay HeadOffice(config-if)#frame-relay lmi-type ansi HeadOffice(config-if)#frame-relay interface-dlci 50 HeadOffice(config-if)#no shutdown HeadOffice(config-if)#exit HeadOffice(config)#interface fastEthernet 0/0 HeadOffice(config-if)#ip address 192.168.10.1 255.255.255.0 HeadOffice(config-if)#no shutdown HeadOffice(config-if)#exit
Branch Office
Router>enable Router#configure terminal Router(config)#hostname BranchOffice BranchOffice(config)#interface serial 2/0 BranchOffice(config-if)#ip address 10.0.0.2 255.0.0.0 BranchOffice(config-if)#clock rate 64000 BranchOffice(config-if)#encapsulation frame-relay BranchOffice(config-if)#frame-relay lmi-type ansi BranchOffice(config-if)#frame-relay interface-dlci 60 BranchOffice(config-if)#no shutdown BranchOffice(config-if)#exit BranchOffice(config)#interface fastEthernet 0/0 BranchOffice(config-if)#ip address 192.168.20.1 255.255.255.0 BranchOffice(config-if)#no shutdown BranchOffice(config-if)#exit
Untuk konfigurasi frame relay pada router cukup sampai disini, selanjutnya kita akan setting interface dan connection pada cloud/WAN Emulation.
2. Konfigurasi Cloud/WAN Emulation

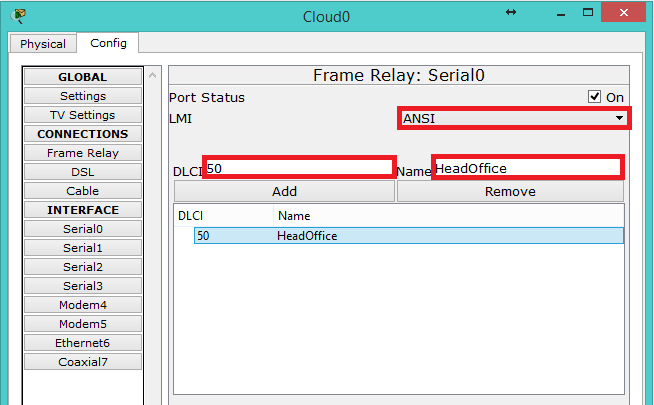

Klik icon Cloud, karena kabel serial dari head office tersambung ke se0 dari Cloud maka kita daftarkan DLCI milik Head Office (50) kedalam interface se0 milik Cloud dan tentukan juga jenis LMI nya.
Dan untuk se1 Cloud yang terhubung dengan kabel serial milik Branch Office, daftarkan DLCI milik Branch Office (60) kedalam interface se1 milik Cloud dan tentukan juga jenis LMI nya.
Klik pada bagian connection, Frame Relay.. seting interfacenya menjadi
Serial0 | HeadOffice <--> Serial1 | BrachOffice, kemudian klik add.
Konfigurasi Frame relay selesai samapai disini, Router Head Office sudah bisa terhubung dengan Router Branch Office menggunakan enkapsulasi frame relay. tetapi untuk menghubungkan semua jaringan dari Head office dengan Jaringan Branch office hal terakhir yang perlu dilakukan adalah melakukan routing dengan routing protocol RIP v2.
3. Konfigurasi Routing Protocol
Klik kembali router dan masukan perintah konfigurasi berikut :
Head Office
HeadOffice(config)#router rip HeadOffice(config-router)#version 2 HeadOffice(config-router)#network 10.0.0.0 HeadOffice(config-router)#network 192.168.10.0 HeadOffice(config-router)#network 192.168.20.0 HeadOffice(config-router)#exit HeadOffice(config)#exit HeadOffice#copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK]
Branch Office
BranchOffice(config)#router rip BranchOffice(config-router)#version 2 BranchOffice(config-router)#network 10.0.0.0 BranchOffice(config-router)#network 192.168.20.0 BranchOffice(config-router)#network 192.168.10.0 BranchOffice(config-router)#exit BranchOffice(config)#exit BranchOffice#copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK]
4. Test koneksi
Lakukan test koneksi dengan ping atau simple PDU test.
Done...
Sekian konfigurasi Frame Relay, semoga bermanfaat..
